一本色道久久88亚洲精品_欧美日韩色视频_91网站永久免费看_萍萍的性荡生活第二部_亞洲日韓歐美綜合_亚洲精品国偷自产在线正片_小泽玛丽AV无码完整版护士_中文字幕国产乱伦_不卡不码夫妻在线视频_成人午夜免费视频一区

國(guó)標(biāo)和國(guó)軍標(biāo)相比，國(guó)軍標(biāo)對(duì)產(chǎn)品的測(cè)試要求相對(duì)更高更嚴(yán)密些。
軍用裝備實(shí)驗(yàn)室環(huán)境試驗(yàn)方法第3部分：GJB150.9A-2009濕熱試驗(yàn)，是用于軍用裝備濕熱環(huán)境試驗(yàn)測(cè)試，用來(lái)評(píng)價(jià)在濕熱環(huán)境中使用的裝備是否存在安全性、完整性和性能的影響。
一、GJB150.9A-2009濕熱試驗(yàn)，可能引發(fā)的裝備故障：
1.金屬氧化/電化學(xué)腐蝕
2.加速化學(xué)反應(yīng)
3.有機(jī)和無(wú)機(jī)表面覆蓋的化學(xué)或電化學(xué)破壞
4.表面水氣和外來(lái)附著物相互作用產(chǎn)生的腐蝕層
5.摩擦洗漱的改變導(dǎo)致的粘結(jié)或粘附
6.因吸收效應(yīng)產(chǎn)生的材料膨脹
7.電器短路、光學(xué)表面模糊、熱傳導(dǎo)特性變化
8.其他特性、外觀、結(jié)構(gòu)等發(fā)生變化
二、GJB150.9A-2009濕熱試驗(yàn)，特殊試驗(yàn)要求：
1.如本試驗(yàn)對(duì)同一試件的后續(xù)試驗(yàn)有影響，則應(yīng)將本試驗(yàn)安排在這些試驗(yàn)之后。
2.不宜在經(jīng)受過(guò)鹽霧試驗(yàn)、砂塵試驗(yàn)或者霉菌試驗(yàn)的同一試件上進(jìn)行本試驗(yàn)。
三、GJB150.9A-2009濕熱試驗(yàn)，試驗(yàn)程序選擇
本試驗(yàn)只有一個(gè)試驗(yàn)程序，詳情見(jiàn)下表。
四、GJB150.9A-2009濕熱試驗(yàn)，溫濕度范圍選擇：

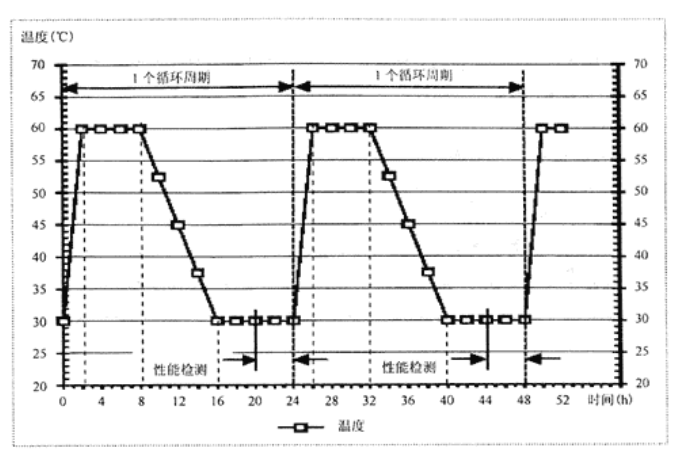

步驟1：將試驗(yàn)箱內(nèi)溫度調(diào)節(jié)至23±2、相對(duì)濕度50%±5，保持該溫度、相對(duì)濕度條件24h。
步驟2：將試驗(yàn)箱內(nèi)溫度升至30，將試驗(yàn)箱內(nèi)相對(duì)濕度調(diào)節(jié)至95%。
步驟3：保持箱內(nèi)相對(duì)濕度為95%，在2h內(nèi)將試驗(yàn)箱內(nèi)溫度從30升至60。
步驟4：在溫度為60、相對(duì)濕度為95%條件下保持6h。
步驟5：在8h內(nèi)將試驗(yàn)箱內(nèi)溫度降至30，降溫過(guò)程中，保持箱內(nèi)相對(duì)濕度在85%以上。
步驟6：在溫度為30、相對(duì)濕度為95%條件下保持8h。
步驟7：重復(fù)步驟3～步驟6，共進(jìn)行10個(gè)周期試驗(yàn)。
注：一個(gè)循環(huán)周期為24h。
步驟8：調(diào)節(jié)溫濕度條件使其達(dá)到標(biāo)準(zhǔn)大氣條件。進(jìn)行性能檢測(cè)以便與試驗(yàn)前檢測(cè)結(jié)果對(duì)比。全面目視檢查試件，并記錄試件在濕度條件下暴露引起的變化情況。
在第5周期、第10周期低溫高濕段（溫度：30，相對(duì)濕度95%）接近結(jié)束前4h內(nèi)，對(duì)被試品進(jìn)行檢測(cè)。



五、GJB150.9A-2009濕熱試驗(yàn)，測(cè)試時(shí)間選擇：
1.試驗(yàn)時(shí)間為24h/循環(huán)，最少進(jìn)行10個(gè)循環(huán)周期，即240h，特殊情況另計(jì)。
2.如裝備在濕熱環(huán)境中工作，則在每5個(gè)循環(huán)，即120h至少一次性能檢測(cè)。
六、GJB150.9A-2009濕熱試驗(yàn),對(duì)溫濕度變化要求？
除了在溫度下降期間相對(duì)濕度可以將至85%外，在其他所有時(shí)間內(nèi)相對(duì)濕度應(yīng)保持為95%±5%。
七、GJB150.4A-2009低溫試驗(yàn)檢測(cè)結(jié)果的結(jié)論？
1.裝備的外觀結(jié)構(gòu)應(yīng)明顯變化和損壞
2.在溫濕度試驗(yàn)過(guò)程中或試驗(yàn)后，工作性能是否下降或改變。
